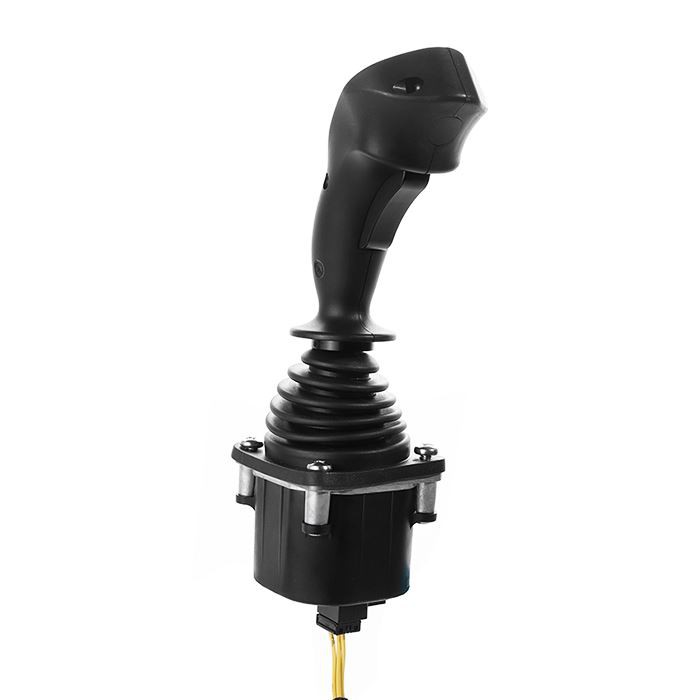

Ручний джойстик з ефектом Холла з кнопками
Використовуючи ергономічні принципи, спеціально розроблені для промисловості будівельної техніки.
Два методи визначення кутового зміщення безконтактного датчика Холла та довговічного потенціометра.
Опис
Багатофункціональний джойстик Cobra серії HJ60
Багатофункціональний джойстик Cobra Control можна використовувати для керування складними функціями за допомогою вбудованих кнопкових перемикачів, колеса великого пальця та потенціометра руху гойдалок.
Особливості продукту
Використовуючи ергономічні принципи, спеціально розроблені для промисловості будівельної техніки.
Два методи визначення кутового зміщення безконтактного датчика Холла та довговічного потенціометра.
На вибір доступні різні типи ручок.
Кількість і положення кнопок можна налаштувати.
Додатковий вихід шини CAN.
Діапазон застосування
Ця серія продуктів в основному використовується в кранах, навантажувачах, вилкових навантажувачах, екскаваторах, тракторах, комбайнах, сміттєвозах тощо.



Технічна інформація
Електричні параметри
Тип потенціометра
Напруга живлення | & lt; 36 В пост |
Загальне значення опору | 2KΩ, 4KΩ, 5KΩ, 10KΩ |
Електричний кут | ± 18 ° |
Середня напруга | 48% ~ 52% (відносна напруга живлення) |
Середній кут мертвої зони | ± 2.5 ° |
Максимальна напруга потенціометра | 32 В постійного струму |
Потенціометр забезпечує максимальне споживання електроенергії | 0.25W |
Холовий тип
Напруга живлення | 5,0 ± 0,5 В постійного струму |
Струм живлення | & lt; 11 мА (кожен датчик Холла) |
Гранично допустиме перенапруга | 20 В постійного струму |
Зворотна межа допустимої напруги | -10 В постійного струму |
Лінійна похибка вихідної напруги | & lt;± 0,2 В |
Перемикач напрямку
Вантажопідйомність | 2 мА при 30 В постійного струму (резистивне навантаження) |
Початковий кут | ± 5 ° |
Контактний опір | & lt; 200 Ом |
З схемою перетворення
Діапазон напруги живлення | 18 ~ 36 В постійного струму (U 21 ~ U 24) |
9 ~ 36 В постійного струму (вихідний струм) | |
Струм споживання електроенергії | & lt; 20 мА |
Максимальний вихідний струм | 10 мА (при стандартній вихідній напрузі) |
Тип шини CAN
Напруга живлення | 9 ~ 36 В постійного струму |
CAN версія CAN | 2.0B |
протокол | J1939 |
роз'єм | 6-контактна розетка (Deutsch) |
Мікроперемикач
Вантажопідйомність | 4 А при 30 В постійного струму (резистивне навантаження) |
Термін служби | понад 30 мільйонів разів (механічні) |
200 000 разів або більше (електричний) | |
Опір ізоляції | & gt; 100 МОм (вимірювач опору ізоляції 500 В постійного струму) |
Початковий кут | ± 3 ° ~ ± 5 ° |
Механічні параметри
Кут розгойдування | ± 20 ° |
Режим роботи Автоматичний | весняне повернення |
Стартова сила | 5N |
Максимальна робоча сила | 11N |
Обмежувальна сила | & gt; 300N |
Термін служби | & gt; 2 мільйони разів (тип потенціометра) |
& gt; 5 мільйонів разів (тип Хол) | |
Вага | 475 г (без верхнього краю) |
Параметри навколишнього середовища
Робоча температура -30 ℃ ~ + 70 ℃ |
Температура зберігання -40 ℃ ~ + 85 ℃ |
Ступінь захисту IP65 (над монтажною панеллю) |
Вибір товару
Серія HJ60









Метод операції
1A | одноосьовий напрямок вперед-назад |
2AP | 2-вісь працюють у поперечному напрямку |
2AC | 2-вісь працюють в круглому напрямку |
Весняний вибір
L | пускова сила 4,5Н |
M | Стартова сила 5N (за замовчуванням) |
H | стартова сила 9Н |
Вихідний сигнал
Тип потенціометра (напруга живлення менше 36 В постійного струму)
P051 | Потенціометр 5KΩ 0% ~ 100% вихідна напруга постійного струму | |
P052 | Потенціометр 5KΩ 10% ~ 90% вихідна напруга постійного струму | |
P053 | Потенціометр 5KΩ 25% ~ 75% вихідна напруга постійного струму | |
| P101 | Потенціометр 10KΩ 0% ~ 100% вихідна напруга постійного струму |
Звичайний тип Холу (напруга живлення 5 В постійного струму)
H51 | Один Холл на вісь Вихідна напруга 0,5 ~ 2,5 ~ 4,5 В постійного струму |
H52 | один Холл на вісь 0 ~ 2,5 ~ 5 В постійного струму |
H53 | Вихідна напруга 1,25 ~ 2,5 ~ 3,75 В постійного струму на вісь |
H54 | Один Холл на вісь 1,0 ~ 2,5 ~ 4,0 В постійного струму |
H55 | Вихідна напруга 1,15 ~ 2,5 ~ 3,85 В постійного струму на вісь |
2H51 | Подвійний Хол для кожної осі Вихідна напруга 0,5 ~ 2,5 ~ 4,5 В постійного струму |
2H52 | Подвійний Хол для кожної осі 0 ~ 2,5 ~ 5 В постійного струму |
2H53 | Подвійний Хол для кожної осі Вихідна напруга 1,25 ~ 2,5 ~ 3,75 В постійного струму |
2H54 | Подвійний Хол для кожної осі Вихідна напруга 1,0 ~ 2,5 ~ 4,0 В постійного струму |
2H55 | Подвійний Хол для кожної осі Вихідна напруга 1,15 ~ 2,5 ~ 3,85 В постійного струму |
Примітки: тип Холла також можна використовувати з широкою напругою 9 ~ 36 В, вихідна напруга така ж, як вище; вибору передує звичайний тип Холла з"W", наприклад W2H51, що представляє широку напругу, резервний Хол для кожної осі, вихідна напруга 0,5 ~ 2,5 ~ 4,5 В постійного струму.
З схемою перетворення
U21 | напруга живлення 18 ~ 36 В постійного струму, -10 В ~ 0 В ~ + вихідна напруга 10 В |
U22 | напруга живлення 18 ~ 36 В постійного струму, + 10 В ~ 0 В ~ + вихідна напруга 10 В |
U23 | напруга живлення 18 ~ 36 В постійного струму, -5 В ~ 0 В ~ + вихідна напруга 5 В |
U24 | напруга живлення 18 ~ 36 В постійного струму, + 5 В ~ 0 В ~ + вихідна напруга 5 В |
I21 | напруга живлення 9 ~ 36 В постійного струму, двопровідна система 4 мА ~ 12 мА ~ 20 мА вихідний струм |
I22 | напруга живлення 9 ~ 36 В постійного струму, двопровідна система 20 мА ~ 4 мА ~ 20 мА вихідний струм |
Тип шини CAN (напруга живлення 9 ~ 36 В постійного струму)
J33 | Вихід шини CAN 2.0B, адреса джерела 33 |
J34 | Вихід шини CAN 2.0B, адреса джерела 34 |
J35 | Вихід шини CAN 2.0B, адреса джерела 35 |
J36 | Вихід шини CAN 2.0B, адреса джерела 36 |
Будь ласка, зверніть увагу: якщо ви хочете вибрати 2-канальний джойстик шини, який використовується на одному обладнанні, будь ласка, виберіть 2 різні адреси джерела.
Інший
NA (без виходу аналогового сигналу)
Мікроперемикач (недоступний, коли виводиться шина CAN)
MS00 | без мікроперемикача |
MS12 | з мікроперемикачом переднього та заднього положень 4А, недоступним для роботи з двоосевими перехресними напрямками |

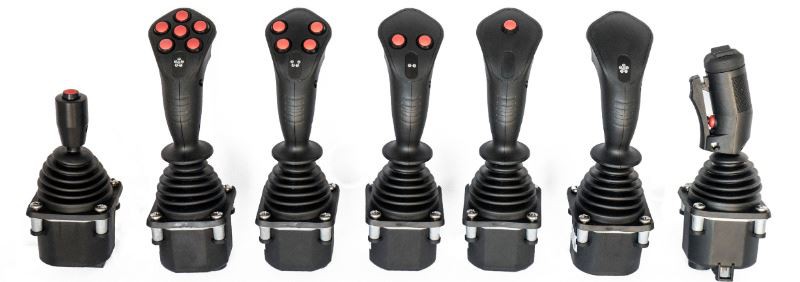

Верхній кінець ручки
HA | Ручка HA без кнопки зверху |
МАЄ | Є ручка з кнопкою зверху |
HD | HD ручка без кнопки зверху |
HDS | Ручка HDS з кнопкою зверху |
HDR | HDR-ручка з качелькою зверху |
KGDN | Рукоятка KG з вимикачем, без качель |
КГДР | Ручка KG з вимикачем і гойдалкою |
СС | Додаткову інформацію можна знайти в описі рукоятки SS/SA/SP |
Вихідний шлях
D | Роз'єм Dechi (тільки вихід шини CAN) |
A | Роз'єм AMP |
Розміри
Установка продукту


Електроустановки
Deutsch (Deutsch) розетка
Номер PIN-коду CAN вихідний колір
1 Заземлення (GND) чорне |
2 Блок живлення (VCC) червоний |
3 CAN високий жовтий |
4 CAN низький зелений |
5 CAN щит N / A |
6 Порожній (Н/Д) Н/Д |
Роз'єм AMP
16-ядерний інтерфейс
№ контакта P Потенціометр серії H Холла серії U Напруга перетворення ланцюга перетворення напруги ланцюга
1 Передній перемикач напрямку осі Y Кнопковий перемикач 4 Кнопковий перемикач Загальна клема Кнопковий перемикач Загальна клема |
2 Порожній (Н/Д) кнопковий перемикач 3 Кнопковий перемикач 1 Кнопковий перемикач 1 |
3-х осьовий потенціометр лівий кінцевий кнопковий перемикач 2 кнопковий перемикач 2 кнопковий перемикач 2 |
4 Кнопковий кінець потенціометра осі X Кнопковий перемикач 1 Кнопковий перемикач 3 Кнопковий перемикач 3 |
5 Правий кінець потенціометра осі X Верхня кнопка Кнопковий перемикач 3 Кнопковий перемикач 3 |
Потенціометр 6 осі X центральний перемикач кінець 5 кнопковий перемикач 5 кнопковий перемикач 5 |
7 перемикач осі X загальний кінцевий кнопковий перемикач 6 кнопковий перемикач 6 кнопковий перемикач 6 |
8 Перемикач лівого напрямку по осі X Захисний перемикач Верхня кнопка Верхня кнопка |
9 Задній кнопковий перемикач потенціометра по осі Y 9 запобіжний вимикач безпеки |
10 Потенціометр по осі Y, ковзаючий кінцевий перемикач 10 запобіжний вимикач |
11 Передній кінець потенціометра осі Y Кнопковий перемикач загальний термінал Перемикач лівого напрямку осі X Перемикач лівого напрямку осі X |
12 Потенціометр по осі Y, центральний перемикач безпеки Перемикач правого напрямку осі X Перемикач правого напрямку осі X |
13 Перемикач осі Y загальний кінець порожній Перемикач зворотного напрямку осі Y загальний кінець перемикача осі X |
14 Перемикач заднього напрямку осі Y порожній Перемикач переднього напрямку осі Y Задній перемикач напрямку осі Y |
15 перемикач правого напрямку осі X порожній перемикач загальний перемикач переднього напрямку осі Y |
16 порожній (Н/Д) Перемикач осі Y загальний |
12-ядерний інтерфейс
Ножний потенціометр P серія H Холла (5 В)
1 Кнопковий перемикач 4 + Джерело живлення 5 В (зайвий) |
2 Кнопковий вимикач 3 0В живлення (зайвий) |
3 Кнопковий перемикач 2 + Блок живлення 5 В |
4 Кнопковий вимикач 0В живлення |
5 Верхня кнопка виведення по осі Y (зайва) |
6 Кнопковий перемикач 5 Вихід осі X |
7 Кнопковий перемикач 6 Вихід по осі X (надлишковий) |
8 Вихід по осі Y запобіжного вимикача |
9 Кнопковий перемикач 9 Вихід осі Z1 |
10 Кнопковий перемикач 10 Вихід осі Z2 |
11 Кнопковий перемикач загального виходу осі Z1 (надлишковий) |
12 Запобіжний вимикач осьовий вихід Z2 (зайвий) |
※ Стандартний вихід Холла, використовуйте розетку 3/4/6/8 контактів
8-ядерний інтерфейс
Виноска H Холл серії перетворення схеми
1 Загальна клема VCC мікроперемикача переднього напряму |
2 Вихід мікроперемикача фронтального напряму GND |
3 Вихідна клема мікроперемикача в задньому напрямку виходу осі X |
Вихід по 4 осі Y загальної клеми мікроперемикача зворотного напрямку |
5 Мікроперемикач на лівій стороні громадського кінця Out com |
6 Вихідна клема мікроперемикача в лівому напрямку NA |
7 Вихідна клема мікроперемикача в правильному напрямку NA |
8 Загальна клема мікроперемикача в правильному напрямку NA |
