Електронний джойстик управління є виконавцем дій або вказівок і передає команди мозку пристрою'
● Використовується в різному електромеханічному обладнанні.
● Перетворіть рух руки у вихідний електричний сигнал.
● Контролюйте напрямок, швидкість та стан роботи обладнання.
● Компоненти взаємодії людина-комп’ютер.
Ефект Холла проти джойстиків потенціометра
Оскільки потреба в джойстиках зростає, дизайнери відчувають більший тиск для досягнення вимог щодо використання, одночасно знижуючи вартість. Ці вимоги включають, але не обмежуються цим, чутливість, точність, низьку потужність, плавнішу роботу, спеціальний розмір установки та багатофункціональні функції. Це особливо важливо в промислових умовах, де правильний контроль важкого обладнання є критичним для запобігання травмам, пов’язаним з роботою, або втрати продуктивності.
CGEC спеціально розробив декілька типів промислових електричних джойстиків для обслуговування виробників оригінального обладнання (ОЕМ) та операторів у промислових, комерційних та споживчих середовищах. Зосереджуючись на промисловому застосуванні, джойстики для машин та обладнання відіграють вирішальну роль. З цієї причини важливо бути знайомим з двома провідними типами промислових джойстиків: джойстиками ефекту Холла та джойстиками потенціометра.
Основні міркування щодо промислових електричних джойстиків
У всіх типів джойстиків є переваги та недоліки. Важливо знати про динаміку як потенціометра, так і джойстиків на основі ефекту Холла, щоб вибрати той, який підходить для вашого конкретного застосування.
Особливості ручки типу Холла:
● Безконтактне виявлення кута Холла
● тривалий
● Висока стійкість до забруднення
● Тенденція в майбутньому
Особливості ручки типу потенціометра:
● Пасивні компоненти
● Сильна здатність проти перешкод
● Великий діапазон напруги
● Низьке споживання енергії

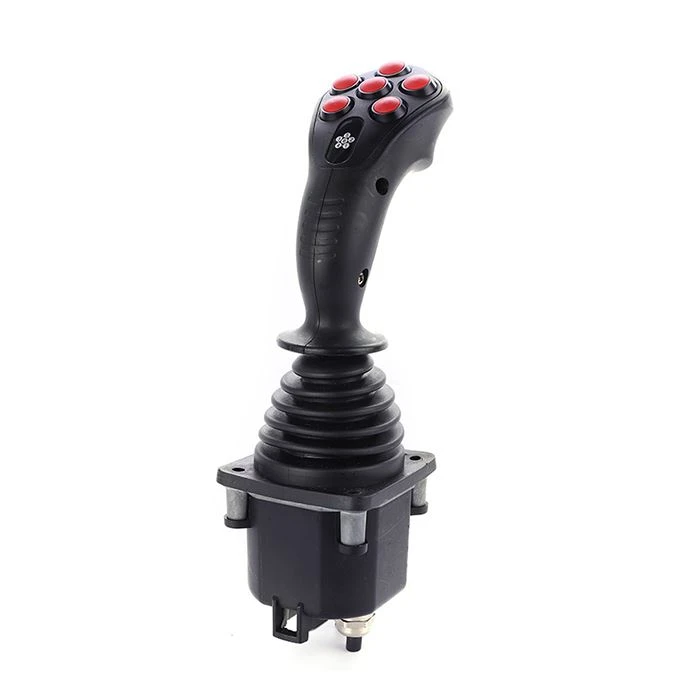

Оператор джойстика навантажувача

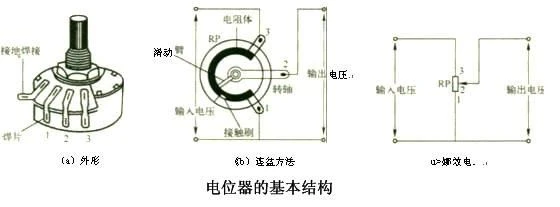

Потенціометр - це змінний резистор, який використовує фізичну ручку склоочисника, яка ковзає по внутрішньому електричному елементу, щоб змінити опір. Потенціометри традиційно використовуються як аналогові дільники напруги, що забезпечують вихідні сигнали напруги, і виготовляються з використанням одного з декількох типів електричних елементів: вуглецю, металокераміки, намотаної на дріт або провідної пластмаси. Кожен із цих варіантів має свої переваги та недоліки, однак усі вони спричинені можливим зносом, спричиненим тертям ковзання важеля склоочисника при обертанні валу потенціометра. Керметні та вуглецеві потенціометри не часто використовуються у програмах джойстиків, оскільки вони нижчі за термін служби та найкраще використовуються в операціях з низьким циклом, таких як функції налаштування панелі.

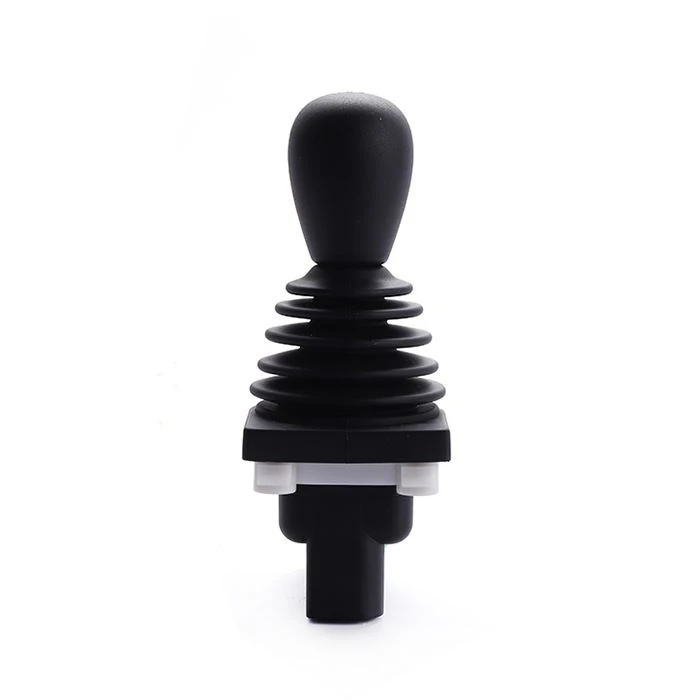

Тож CGEC пропонує три серії потенціометрів джойстиків HJ12, HJ15, HJ18, що використовуються для управління навантажувачем.
Промислові електричні джойстики ефекту Холла відповідно до принципу ефекту Холла, сигнал переміщення, що передається рукою, перетворюється на зміну градієнта магнітного поля між елементом Холла та сталлю з постійним магнітом, і електричний сигнал виводиться. зміни магнітного поля, датчик ефекту Холла діє так само, як потенціометр, але усуває деградацію елемента, оскільки немає необхідності у фізичному плечі склоочисника. Магніт, приєднаний до кінця валу, розміщений у безпосередній близькості від мікросхеми Холла, але ніколи не контактує. Хоча джойстики ефекту Холла можуть додавати довголіття, слід враховувати інші фактори, такі як дрейф температури або наявна напруга живлення.
Потенціометр Джойстики
Звичний режим роботи людей' перетворюється в ковзний стан потенціометра за допомогою певної механічної конструкції (структура ручки), а сигнал переміщення перетворюється в електричний сигнал, що виводиться через потенціометр. Промислові електричні потенціометричні джойстики впродовж десятиліть і використовують принципи закону Ома, щоб забезпечити пропорційний аналоговий вихід. Джойстик потенціометра містить кілька компонентів, які при переміщенні збільшують або зменшують рівень опору в електронній схемі. Більшість усіх блоків збору даних, ПЛК або мікроконтролерів сумісні з повсюдною природою традиційного потенціометра.
Електричний джойстик для промислового потенціометра - ідеальний варіант для застосувань, які вимагають точного переміщення промислового обладнання або рухомих машин. Хоча джойстики потенціометра пропонують чудову продуктивність, вони мають обмеження щодо довговічності. Що стосується довготривалої довговічності, ці типи джойстиків можуть зазнавати проблем із надійністю через зношення рухомих частин та незначну сприйнятливість до електромагнітних або радіочастотних перешкод. Це особливо актуально для дротяних потенціометрів, але менш для провідних пластикових типів, які використовують гладку електричну доріжку, щоб усунути якомога більше тертя. Точно так само електропровідні пластикові потенціометри не мають однакових проблем із перешкодами через властивості матеріалу елемента.
Джойстики ефекту Холла
На відміну від джойстиків-потенціометрів, які використовують електронні схеми, джойстики ефекту Холла використовують магнітну систему. Джойстики ефекту Холла мають перевагу перед джойстиками потенціометра, оскільки відсутність зносу від фізичного контакту з самим датчиком. Електричні джойстики з ефектом Холла використовуються для промислових застосувань так само, як типи потенціометрів, але перевершуються в тих, що можуть мати надмірну вібрацію або удар. Ці програми включають гірські вантажівки, екскаватори-навантажувачі, крани, екскаватори, екскаватори та багато іншого.
Хоча використання джойстиків із ефектом Холла має кілька переваг перед джойстиками-потенціометрами, є також кілька недоліків. Наявна напруга може бути обмежувальним фактором, оскільки більшість ефектів Холла вимагають 5 В постійного струму або 9 ~ 36 В постійного струму, тоді як потенціометр може використовувати широкий діапазон напруг. Крім того, є декілька обмежень, які мають джойстики ефекту Холла у використовуваному феромагнітному матеріалі, оскільки його магнітне поле з часом змінюватиметься і безпосередньо впливатиме на більш екстремальні спекотні та холодні температури. Ці відхилення в магнітному полі спричинять дрейф ефекту Холла до "дрейфу" і вплинуть на вихідну напругу. Це створює небажані розбіжності та впливає на довгострокову надійність джойстика ефекту залу.

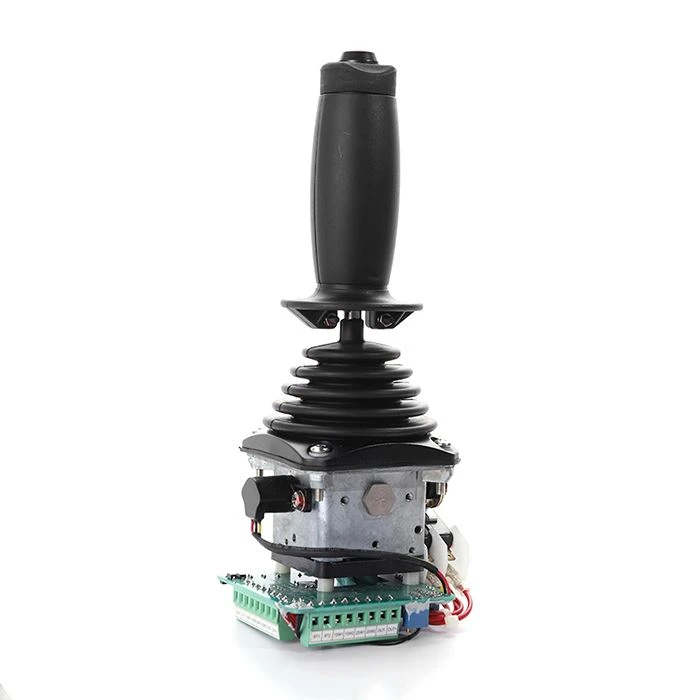

Насправді CGEC пропонує ефект Холла та вихід потенціометра в одній серії джойстиків, таких як серії HJ20, HJ30, HJ50, HJ60.
Вибір правильного джойстика: Ефект Холла проти потенціометра
Коли справа доходить до вибору промислового електричного контролера джойстика, вам слід задати кілька запитань. Наступні питання призначені для допомоги як з операційної діяльності, так і з точки зору бюджету.
Як правильно вибрати джойстик?
Класифіковано за функцією товару:
● Одинарна вісь: керування діями виконавчого механізму
● Вісь Daul: керування діями двох приводів
● вісь: керування діями трьох або більше установ
Класифікація за вихідним сигналом:
● Вихідна напруга Холла: встановлена між 0 ~ 5В;
● Вихід потенціометра: Клієнти встановлюють вихід відповідно до власних системних вимог;
● Вихід напруги / струму: вкажіть вихідну напругу або струм вхідної напруги (вхід широкої напруги);
● Вихід шини CAN: передача сигналів даних через інтерфейс шини.
Робоче середовище - в якому середовищі буде знаходитися джойстик і який необхідний код захисту від потрапляння (IP)?
Очікувана тривалість життя - скільки часу повинен працювати джойстик і як це порівнюється із строком експлуатації машин або обладнання, якими він буде працювати?
Бюджет проекту - Скільки бюджету проекту можна виділити на вибір високоефективного промислового електричного джойстика? Як ця інвестиція одночасно покращить експлуатаційні показники та запобіжить витратам на технічне обслуговування та заміну?
Хоча це лише декілька факторів, які ваша команда повинна враховувати, вибираючи ефект Холла або джойстик потенціометра, їх добре тримати в центрі уваги. Там, де це необхідно, CGEC може займатись додатковим програмуванням джойстика та розробкою.
Зверніться до CGEC, щоб вибрати правильні промислові електричні джойстики
Орієнтуючись на ландшафті промислових джойстиків, важливо вивчити повний спектр функцій та можливостей, які може запропонувати кожен. Багатофункціональні промислові джойстики можна налаштувати під конкретні програми та проекти вашої компанії. Під час роботи з потенціометром та джойстиками ефекту Холла CGEC вибирає відповідні рівні опору та обробляє відхилення на основі специфікацій вашої команди. До конструкції можна включити додаткові аксесуари для безперебійної роботи та оптимальної роботи.
Якщо ви хочете обрати джойстик, замінений AWP, і джойстик, який замінено навантажувачем, перевірте наш каталог та знайдіть потрібний номер деталі або покажіть номер деталі на нашу електронну скриньку. Ми відповімо вам найближчим часом.
Щоб поговорити з інженером щодо достоїнств ефекту Холла та джойстиків потенціометра для вашого додатка, також зв’яжіться з нами сьогодні. і один із наших інженерів-розробників або спеціалістів з дизайну буде працювати з вашою командою.
