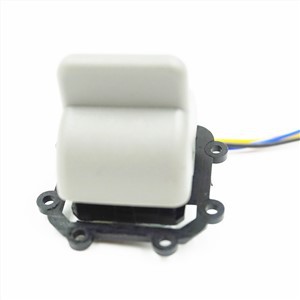

Одноосьовий джойстик з ефектом Холла
Продукція цієї серії в основному використовується в промислових пультах дистанційного керування, панелях керування різними інженерними транспортними засобами або промисловими машинами та обладнанням.
Опис
Серія FJ1
Одноосна рукоятка для керування кінчиком пальця
Особливості продукту
Одноосьова ручка для роботи спереду і ззаду.
Пружина скидається.
Він компактний і простий в установці.
Пристроєм визначення кута є потенціометр або безконтактний датчик Холла.
Різні діапазони вихідної напруги можна вибрати відповідно до потреб.
Діапазон застосування
Продукція цієї серії в основному використовується в промислових пультах дистанційного керування, панелях керування різними інженерними транспортними засобами або промисловими машинами та обладнанням.
Технічні параметри Технічна інформація
Електричні характеристики
Тип потенціометра
Напруга живлення | & lt; 32 В пост |
Загальне значення опору | 4KQ або 5KQ |
Помилка опору | & lt; 20% |
Електричний кут | ± 28 ° |
Середній кут мертвої зони | ± 2.5 ° |
Максимальна споживана потужність потенціометра | 0,25 Вт (25 ℃, без навантаження) |
Середня вихідна напруга | 48% ~ 52% (± 2%) |
Перемикач напрямку Напруга живлення | & lt; 35 В пост |
Максимальний струм | 2 мА |
Початковий кут | ± 3 ° |
Контактний опір | & lt;500Q |
Холовий тип
Напруга живлення | 5,0 ± 0,5 В постійного струму |
Струм живлення | & lt;9mA; 18 мА (подвійний зал) |
Гранично допустима напруга | 30 В постійного струму |
Зворотна межа допустимої напруги | -15 В постійного струму |
Стійкість до навантаження | & gt; 10KQ |
Середня вихідна напруга | 2.5 ± 0.2V |
Лінійна помилка вихідної напруги | & lt;± 5% |
Механічні параметри
Похитнути кут про | ± 30 ° |
Режим роботи | Автоматичний пружинний повернення |
Стартова сила | 1.3N |
Максимальна робоча сила | 3N |
Обмежувальна сила | & gt; 50N |
Термін служби | & gt; 2 мільйони разів (тип потенціометра) |
& gt; 5 мільйонів разів (тип Хол) | |
Вага | 45g |
Параметри навколишнього середовища
Робоча температура | -30 ℃ ~ + 70 ℃ |
Температура зберігання | -40 ℃ ~ + 85 ℃ |
Ступінь захисту | IP66 (над монтажною панеллю) |
Вибір товару
серія
FJ1
Вихідний сигнал
[Тип потенціометра] (напруга живлення менше 32 В постійного струму)
P041 Потенціометр 4KQ, вихідна напруга 0% ~ 100% постійного струму, перемикач переднього та заднього напрямків
P052 Потенціометр 5KQ, вихідна напруга 10% ~ 90% постійного струму, перемикач переднього та заднього напрямків
P053 Потенціометр 5KQ, вихідна напруга 25% ~ 75% постійного струму, перемикач переднього та заднього напрямків
Тип Хол (напруга живлення 5 В пост. току)
H51 single Hall, вихідна напруга 0,5 ~ 2,5 ~ 4,5 В постійного струму
H52 single Hall, вихідна напруга 0 ~ 2,5 ~ 5,0 В постійного струму
H53 single Hall, вихідна напруга 1,25 ~ 2,5 ~ 3,75 В постійного струму
2H51 резервований Хол, вихідна напруга 0,5 ~ 2,5 ~ 4,5 В постійного струму та 4,5 ~ 2,5 ~ 0,5 В постійного струму
2H52 резервований Хол, вихідна напруга 0 ~ 2,5 ~ 5 В постійного струму та 5 ~ 2,5 ~ 0 В постійного струму
2H53 резервований Хол, вихідна напруга 1,25 ~ 2,5 ~ 3,75 В постійного струму та 3,75 ~ 2,5 ~ 1,25 В постійного струму
Електроустановки
Вилка проводки (FCI DU BOX TM 7-контактний штекерний роз'єм 76382-307)
Штифт Тип електричної позиції Тип Холла. Колір різьблення Холу
Центральний кран нейтрального потенціометра порожній А червоний
B Напруга живлення Напруга живлення Напруга живлення Синій
C Потенціометр ковзаюча вихідна напруга Bout Bout чорний
Д ОВ ОВ ОВ біл
E Перемикач напрямку (X +) порожній порожній жовтий
Клема перемикача напрямку F (X-) порожня порожня зелена
G напрямок відкритий публічний закритий кінець порожній порожній сірий
