Класифікація джойстиків
Гідравлічний джойстик та електричний джойстик керування
За принципом роботи джойстика управління його можна умовно розділити на два типи: гідравлічний джойстик і електричний джойстик управління.
Принцип роботи гідравлічного джойстика полягає в підключенні безпосередньо до гідравлічного клапана низького тиску (пілотного), що дозволяє оператору контролювати високий тиск"робоча сторона" гідравлічної системи. Гідравлічний джойстик в основному використовується у важкій будівельній техніці, такій як навантажувачі, екскаватори тощо. Звичайно, ця важка техніка також матиме тенденцію електронного керування в майбутньому.
Електронний джойстик керування в основному використовується в деяких будівельних техніках, таких як підйомні платформи, сільськогосподарська техніка, дистанційне керування будівельною технікою та інше обладнання електронних систем керування. Принцип роботи електричного джойстика керування полягає в перетворенні руху руки в вихід електричного сигналу, щоб керувати напрямком, швидкістю, станом тощо роботи обладнання, що еквівалентно частині взаємодії людини з комп'ютером.
Сценарії застосуванняджойстики
1. Застосовується до нового обладнання або нових проектів
Будь ласка, виберіть фільтр із наступних груп, щоб звузити вибір.
Ви також можете комбінувати фільтри з різних груп.
Розмір:

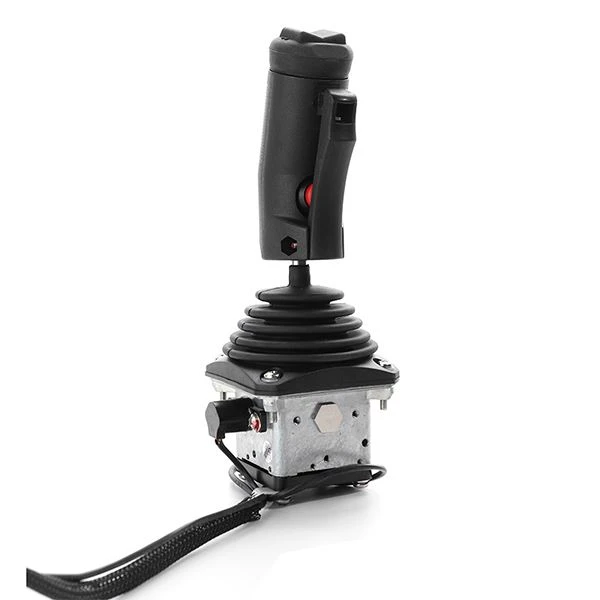

Ручки ручного типу характеризуються більшим розміром, більшою вантажопідйомністю та роботою долонею. В основному вони використовуються для безпосереднього керування обладнанням або електричними блоками керування.
Пальцеві джойстики характеризуються легкістю, невеликим розміром і керуванням кінчиками пальців. В основному вони використовуються в пультах дистанційного керування, мобільних консолях, клавіатурах тощо.
Частина над монтажною панеллю.
Вихідний сигнал:
Ефект Холла: встановити між 0~5В
Потенціометр: Клієнти встановлюють вихід відповідно до власних системних вимог;
Вихід напруги/струму: вкажіть вихідну напругу або струм вхідної напруги (широкий вхід напруги);
Перемикач: увімкнено/вимкнено
CAN: передача сигналів даних через інтерфейс шини.
Напрямок операції
Одновісь: керуйте діями приводу
Подвійна вісь: керуйте діями двох приводів
Багатовісь: контроль за діями трьох і більше установ
Хватка
З аварійним перемикачем і кулісним перемикачем
Без аварійного вимикача та кулісного перемикача
Без кулісного перемикача
З кулісним перемикачем
З кнопками та кількістю кнопок
Підключення
Deutsch коннектор
роз'єм AMP
Виведення безпосередньо
І якщо у вас є якісь інші вимоги, вам все одно потрібно обговорити з виробником.
2. Застосовується до старого обладнання для заміни оригінальних джойстиків
Якщо це післяпродажна заміна джойстиків підйомників підйомної платформи, ви можете придбати її за номером джойстика, підключи і грай. Якщо номер деталі правильний, його можна повністю замінити.
Якщо він використовується для заміни технічного обслуговування обладнання, спочатку потрібно визначити розмір установки джойстика, кількість осей, які будуть використовуватися, який вихідний електричний сигнал, чи використовувати мікроперемикач, а також модель/тип і визначення сполучника.
Операційне середовище
У якому середовищі буде перебувати джойстик і який необхідний код захисту від проникнення (IP)?
Очікуваний термін служби – скільки часу джойстику потрібно працювати і як це порівнюється з терміном служби машин або обладнання, на якому він буде працювати?
Бюджет проекту
Яку частину бюджету проекту можна виділити на вибір високопродуктивного промислового електричного джойстика? Як ця інвестиція покращить експлуатаційні характеристики та запобіжить витрати на технічне обслуговування та заміну?
Хоча це лише деякі з факторів, які вашій команді слід враховувати, вибираючи джойстик з ефектом Холла або джойстиком потенціометра, добре, щоб вони були в центрі уваги. За потреби CGEC може розробити додаткове програмування та розробку джойстика.
Інші фактори
Якщо у вас є вимоги до виробничого середовища та процесу виробництва джойстиків, купуючи джойстики, ви можете вибрати досвідченого виробника джойстиків і замовити виробничі візуальні послуги. Потім виберіть співпрацю відповідно до ваших вимог.
Тест на втому
Якщо у вас є вимоги до відповідної кваліфікації виробника джойстика, ви можете вибрати виробника джойстика з відповідними кваліфікаційними сертифікатами, такими як патентні сертифікати, сертифікати ISO тощо.
